ST-3999BUVR Portable UV-VIS-IR SSD RAW Recorder
Overview
The ST-3999BUVR Portable UV-VIS-IR SSD RAW Recorder is an
innovative device designed for crime scene investigation, offering unparalleled
capabilities in evidence recording. This portable system supports UV, visible,
and IR imaging, ensuring comprehensive evidence capture without missing
critical details.
Key Features
Imaging Capabilities
-
Wide
Spectrum Imaging: Covers 190nm to 1000nm, providing high sensitivity from
UV to IR with a multi-spectrum imaging system.
-
Day
and Night Operation: Equipped with all-weather capability, including 10⁻¹
to 10⁴ lux sensitivity for various lighting conditions.
-
High
Quantum Efficiency (QE): Features the world's first IL3 camera optimized
for ultraviolet response, rivaling expensive scientific-grade cameras.
-
High
Resolution: Delivers exceptional clarity with a resolution of 2048×2048,
ensuring detailed imaging of evidence.
-
Intelligent
Multi-Angle Fusion: Capable of intelligently fusing evidence features,
such as fingerprints or large palm prints, from multiple shots into a
single, seamless image. By capturing images from two to three different
angles to account for UV lighting limitations on large or irregularly
shaped surfaces (e.g., a large palm print), the system stitches together
the clearest features, enhancing overall clarity and completeness without
loss of detail.
Optical and Recording System
-

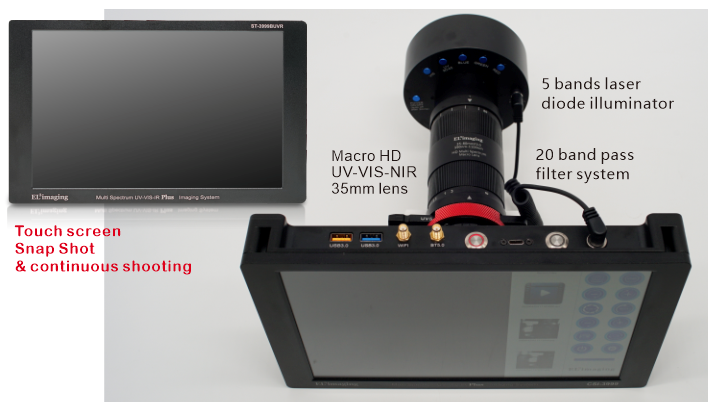

Macro
HD UV-VIS-IR 35mm Lens: Ensures high-definition imaging with no black
spots or corners, featuring 20-band pass filter systems and 5-band laser
diode illuminators.
-
Touchscreen
and Snap Shot: Offers touch control, snap shot, and continuous
shooting for efficient evidence collection.
-
Data
Storage: Records uncompressed RAW data to SSD, preserving evidence
integrity with options for 1, 10, 30, 60, or 100 shots at 8 frames per
second.
Innovative Technologies
-
AI
Intelligent Evidence Extraction: Automatically fuses images from
different lighting angles into a single clear image, eliminating
background noise and preserving detail.
-
Non-Destructive
Instant Visualization: Uses biomimetic breath technology with
nano-particle refined water to reveal fingerprints on challenging surfaces
without damage.
-
Advanced
Optics: Features apochromatic and macro lenses with uniform clarity
across the field, supporting imaging on irregular and curved surfaces.
Technical Specifications
|
No.
|
Inspection Item
|
Technical Requirement
|
|
1
|
Host Dimensions
|
Length: 260mm±5mm, Width: 160mm±5mm, Height: 35mm±5mm
(excluding battery)
|
|
2
|
Host Weight
|
Not exceeding 1550g (excluding battery)
|
|
3
|
Evidence Fusion
|
Fuses multiple images from varying light angles into one
without moving the device
|
|
4
|
Resolution
|
Center: ≥1100TVL, Edge: ≥1000TVL (2048×2048 with fixed
lens)
|
|
5
|
Multi-Band Imaging
|
Supports UV, visible, and IR with 20 filter options
|
|
6
|
Video Frame Rate
|
≥10fps at 2048×2048 resolution
|
|
7
|
Light Source Switching
|
Switchable between UV, green, blue, IR, and white light
via buttons
|
|
8
|
LED Light Connection
|
Connects to fixed and zoom lenses
|
|
9
|
Auto Light Shut-Off
|
Automatic shut-off for LED and handheld lights
|
|
10
|
Continuous Shooting
|
8 shots/sec, configurable for 1, 10, 30, 60, 100 shots
(4MB each)
|
|
11
|
File Size
|
30s video at 11fps (2048×2048) occupies ≥3.8GB
|
|
12
|
Recording Duration
|
Options: 10s, 30s, 60s, 120s, 180s
|
|
13
|
Touchscreen
|
≥10-inch touchscreen for control
|
|
14
|
Data Backup
|
USB interface for external storage
|
|
15
|
Continuous Operation
|
≥1.5h with single battery (LED off)
|
|
16
|
Fixed Lens Parameters
|
Focal length: 35mm±10%, Aperture: F3.0±0.5, Magnification:
1:1.2, Distance: 60mm-∞
|
|
17
|
Zoom Lens Parameters
|
Short focal: 50mm±10%, Long focal: 75mm±10%, Aperture:
F3.0±0.5 to F4.0±0.5
|
|
18
|
Full-Screen Imaging
|
Fixed lens: 6mm to 20mm; Zoom lens: 20mm to 170mm
|
|
19
|
Image Quality
|
Apochromatic, no black spots across UV-VIS-IR
|
|
20
|
Geometric Distortion
|
≤0.3%
|
|
21
|
Instant Visualization Tool
|
Adjustable speed (4 levels), 40-50°C, 2-4cm area
|
|
22
|
Fingerprint Capture
|
Up to 6m wall, 100mm smooth/curved/glass surfaces
|
|
23
|
Background Removal
|
Effective on colored photos or magazine covers
|
|
24
|
Blood and Dirt Capture
|
Captures from dark fabrics
|
|
25
|
Bodily Fluid Capture
|
Detects saliva, urine, semen on non-woven fabrics
|
|
26
|
Coverage Area
|
75cm×75cm at 2m, 175cm×175cm at 5m, 240cm×240cm at 9m
|
Applications
-
Biological
Evidence: Searches and extracts samples for DNA analysis.
-
Fingerprints
and Palm Prints: Captures large-area prints on various surfaces.
-
Trace
Evidence: Records traces with high clarity and detail.
Case Studies
AI Intelligent Shooting
-
Revolutionizes
large-area fingerprint and palm print capture by fusing multi-angle images
with background elimination in seconds.
-
Example:
Clear palm print imaging on irregular surfaces using 254nm UV light from
multiple angles.
Large-Area Linked Fingerprints
-
Successfully
captures multiple fingerprints on organic glass phone covers using instant
visualization and AI fusion.
Curved Surface Reflection Suppression
-
Suppresses
strong reflections on stainless steel cones and tin cans, revealing
fingerprints with high clarity.
Instant Sequential Shooting
-
Captures
optimal evidence moments on curved stainless steel, merging left and right
clear images into one.
Conclusion
The ST-3999BUVR Portable UV-VIS-IR SSD RAW Recorder sets a
new standard in forensic imaging with its non-destructive, high-sensitivity,
and intelligent features, making it an essential tool for modern crime scene
investigations.
ST-3999BUVR ポータブル UV-VIS-IR SSD RAW レコーダー
概要
ST-3999BUVR ポータブル
UV-VIS-IR SSD RAW レコーダーは、犯罪現場調査向けの革新的なデバイスで、比類なき証拠記録能力を提供します。このポータブルシステムは紫外線、可視光、赤外線成像をサポートし、重要な詳細を見逃さない包括的な証拠収集を実現します。
主な特徴
成像能力
-
広帯域成像：190nm から
1000nm をカバーし、多光譜システムによる UV から IR への高感度成像。
-
昼夜運用：全天候対応で、10⁻¹ から
10⁴ lux の感度を備え、さまざまな照明条件下で使用可能。
-
高量子効率 (QE)：世界初の紫外線応答に最適化された IL3 カメラを搭載し、高価な科学グレードカメラに匹敵。
-
高解像度：2048×2048 の解像度で、証拠の詳細な成像を保証。
-
インテリジェント多角度融合：2～3 つの異なる角度から撮影し、指紋や大面積掌紋の特徴を融合し、UV 光の制限を克服したシームレスで鮮明な画像を生成。
光学および記録システム
-
マクロ HD UV-VIS-IR 35mm レンズ：黒点や死角のない高精細成像を確保し、20 バンドフィルターシステムと 5 バンドレーザーダイオード照明を搭載。
-
タッチスクリーンとスナップショット：タッチ制御、スナップショット、連続撮影機能を備え、効率的な証拠収集をサポート。
-
データストレージ：SSD
に無圧縮 RAW データとして記録し、1、10、30、60、100
枚（8 フレーム/秒）まで選択可能。
革新的技術
-
AI インテリジェント証拠抽出：異なる照明角度の画像を自動的に融合し、背景ノイズを排除し詳細を保持。
-
非破壊瞬時可視化：バイオミメティック呼吸技術とナノ粒子精製水を使用し、複雑な表面の指紋を損傷なく顕在化。
-
先進光学：非色収差とマクロレンズを特徴とし、不規則または曲面での成像をサポート。
技術仕様
|
番号
|
検査項目
|
技術要件
|
|
1
|
ホスト寸法
|
長：260mm±5mm、幅：160mm±5mm、高：35mm±5mm（電池除く）
|
|
2
|
ホスト重量
|
1550g 未満（電池除く）
|
|
3
|
証拠融合
|
異なる光照角度の画像を 1 枚に融合
|
|
4
|
分解能
|
中心 ≥1100TVL、端 ≥1000TVL（2048×2048、固定レンズ）
|
|
5
|
多バンド成像
|
UV、可視光、赤外線をサポート、20 種フィルター
|
|
6
|
ビデオフレームレート
|
≥10fps（2048×2048）
|
|
7
|
光源切替
|
UV、緑、青、赤外線、白光をボタンで切替
|
|
8
|
LED 光源接続
|
固定レンズとズームレンズに接続
|
|
9
|
自動光源オフ
|
LED と手持ち光源を自動オフ
|
|
10
|
連続撮影
|
8 フレーム/秒、1、10、30、60、100 枚設定可能
|
適用範囲
-
生物学的証拠：DNA 分析用のサンプルを検索・抽出。
-
指紋と掌紋：さまざまな表面の大面積プリントを捕捉。
-
痕跡証拠：高精細で詳細な痕跡記録。
事例研究
AI インテリジェント撮影
-
多角度融合で背景を迅速に排除し、大面積指紋と掌紋を捕捉。
-
例：254nm
UV 光を多角度で不規則表面の掌紋を成像。
曲面反射抑制
-
不锈钢コーンや缶の強い反射を抑制し、指紋を明確に表示。
結論
ST-3999BUVR は、非破壊、高感度、インテリジェントな特徴で法医成像の新基準を確立し、現代の犯罪現場調査に不可欠なツールです。
ST-3999BUVR 便携式 UV-VIS-IR SSD RAW 记录仪
概述
ST-3999BUVR 便携式 UV-VIS-IR SSD RAW 记录仪是一款创新的犯罪现场调查设备，提供无与伦比的证据记录能力。该系统支持紫外、可见光和红外成像，确保全面捕捉证据细节。
主要特点
成像能力
-
宽光谱成像：覆盖
190nm 至 1000nm，提供从紫外到红外的多光谱高灵敏度成像。
-
昼夜操作：具备全天候能力，灵敏度达
10⁻¹ 至 10⁴ lux，适应各种光线条件。
-
高量子效率
(QE)：配备全球首款优化紫外响应的 IL3 相机，与昂贵科学级相机媲美。
-
高分辨率：提供
2048×2048 分辨率，确保证据成像细节清晰。
-
智能多角度融合：通过从两到三个不同角度拍摄，融合指纹或大面积掌纹特征，生成无缝清晰图像，克服
UV 光照限制。
光学与记录系统
-
宏视
HD UV-VIS-IR 35mm 镜头：高清晰成像，无黑点或死角，配备
20 波段滤光系统和 5 波段激光二极管照明。
-
触摸屏与快拍：提供触摸控制、快照和连续拍摄功能。
-
数据存储：以无压缩
RAW 格式记录至 SSD，支持 1、10、30、60
或 100 张拍摄（8 帧/秒）。
创新技术
-
AI 智能证据提取：自动融合不同光照角度图像，消除背景噪声，保留细节。
-
无损瞬显技术：利用仿生呼吸技术与纳米粒子精炼水，无损显现复杂表面指纹。
-
高级光学：配备消色差和微距镜头，适应不规则和曲面成像。
技术规格
|
番号
|
检查項目
|
技術要件
|
|
1
|
主机尺寸
|
长：260mm±5mm，宽：160mm±5mm，高：35mm±5mm（不含电池）
|
|
2
|
主机重量
|
不超过 1550g（不含电池）
|
|
3
|
证据融合
|
不同光照角度图像融合为一张
|
|
4
|
分辨率
|
中心 ≥1100TVL，边缘 ≥1000TVL（2048×2048，固定镜头）
|
|
5
|
多波段成像
|
支持 UV、可见光、红外，20 种滤光片
|
|
6
|
视频帧率
|
≥10fps（2048×2048）
|
|
7
|
光源切换
|
可切换 UV、绿、蓝、红外、白光
|
|
8
|
LED 光源连接
|
连接固定和变焦镜头
|
|
9
|
自动关光
|
LED 和手持光源自动关闭
|
|
10
|
连续拍摄
|
8 帧/秒，可设 1、10、30、60、100 张
|
应用范围
-
生物证据：搜索并提取
DNA 分析样本。
-
指纹与掌纹：捕捉大面积打印于各种表面。
-
痕迹证据：高清晰记录痕迹细节。
案例研究
AI 智能拍摄
-
通过多角度融合快速消除背景，捕捉大面积指纹和掌纹。
-
例：使用
254nm UV 光从多角度成像不规则表面掌纹。
曲面反射抑制
结论
ST-3999BUVR 以其无损、高灵敏度和智能特性，树立了法医成像新标准，是现代犯罪现场调查的必备工具。
|
